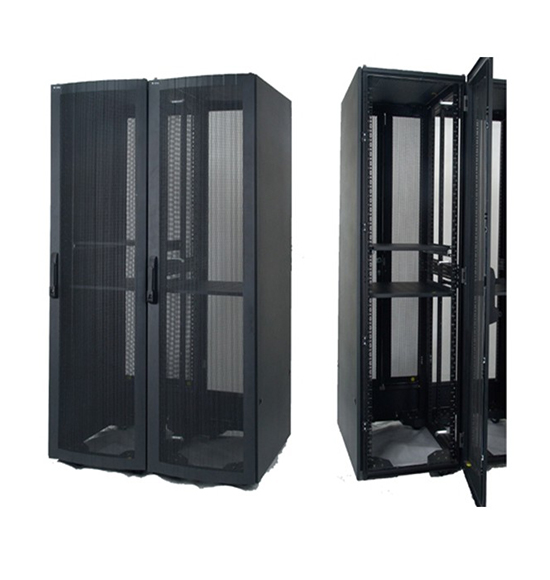

SE-TY2九折型材系列服務器機柜
來源：http://www.youruish.cn/ 作者：武漢怡富通訊機柜廠家 發布時間：2023-04-27 16:36
工藝特點及性能：
1、產品符合ANSI/EIA；RS－310－D；IEC297－2；DIN41491：PART1；DIN41494：PART7；GB/T3047.2－92標準，兼容ETSI標準
2、框架由九折式型材和優良專用三通焊接而成，整體結構堅固，靜載負荷達1000Kg。
3、波浪圓弧型網孔前門和對開網孔后門，外觀高雅氣派，通風孔通風面積不少于機柜面積的百分之六十五，外觀高雅氣派。前門可選國際流行顏色的鋼化玻璃門。
4、左右側門可快速拆、裝，方便工作。
5、可同時安有萬向腳輪和支撐腳，便于移動、固定。
6、可互換的門鉸鏈；頂部進線孔配有橡膠蓋。
7、深度可調（25mm為單位），容量間隔高度可調（1u為單位）。
8、機柜可置換性的配件。
9、可根據客戶要求定制各種規格及柜內結構變化。
表面處理：去油、磷化、電泳底漆、靜電噴粉。
材質：冷軋鋼板，角規2.0mm,其他1.2－1.5mm。
顏色：RAL9004（黑色）RAL7044（灰色）。
規格型號與技術參數：
型號 | 寬度 | 深度 | 高度 | 容量 | 包裝箱尺寸 | 體積 |
SE-TY26622 | 600 | 600 | 1100 | 22 | 690*690*1130 | 0.5380 |
SE-TY26822 | 800 | 690*890*1130 | 0.6940 | |||
SE-TY26922 | 900 | 690*990*1130 | 0.7719 | |||
SE-TY26022 | 1000 | 690*1090*1130 | 0.8499 | |||
SE-TY26637 | 600 | 600 | 1800 | 37 | 690*690*1830 | 0.8712 |
SE-TY26837 | 800 | 690*890*1830 | 1.1238 | |||
SE-TY26937 | 900 | 690*990*1830 | 1.2500 | |||
SE-TY26037 | 1000 | 690*1090*1830 | 1.3763 | |||
SE-TY26642 | 600 | 600 | 2000 | 42 | 690*690*2030 | 0.9665 |
SE-TY26842 | 800 | 690*890*2030 | 1.2466 | |||
SE-TY26942 | 900 | 690*990*2030 | 1.3870 | |||
SE-TY26042 | 1000 | 690*1090*2030 | 1.5268 | |||
SE-TY28842 | 800 | 800 | 890*890*2030 | 1.6080 | ||
SE-TY28042 | 1000 | 890*1090*2030 | 1.9693 | |||
SE-TY26647 | 600 | 600 | 2200 | 47 | 690*690*2230 | 1.0617 |
SE-TY26847 | 800 | 690*890*2230 | 1.3694 | |||
SE-TY26947 | 900 | 690*990*2230 | 1.5233 | |||
SE-TY26047 | 1000 | 690*1090*2230 | 1.6772 | |||
SE-TY28847 | 800 | 800 | 890*990*2230 | 1.7664 | ||
SE-TY28047 | 1000 | 890*1090*2230 | 2.1633 |
標注配置表：
序號 | 名稱 | 數量 | 單位 | 材質 備注 | ||
600W | 800W | |||||
1 | 機柜框架 | 1 | 1 | 件 | SPCCT=1.5 | 9折型材支架 |
2 | 前門 | 1 | 1 | 件 | SPCCT=1.2 | 波浪門（網孔） |
3 | 鎖 | 1 | 1 | 把 | MS3011 | |
4 | 左后門 | 1 | 1 | 件 | SPCCT=1.2 | 網孔 |
5 | 右后門 | 1 | 1 | 件 | SPCCT=1.2 | 網孔 |
6 | 鎖 | 1 | 1 | 把 | MS3012 | |
7 | 擋條 | 1 | 1 | 件 | SPCCT=1.5 | |
8 | 下面板 | 1 | 1 | 件 | SPCCT=1.2 | |
9 | 側門 | 2 | 2 | 件 | SPCCT=1.2 | 快開拉手鎖緊 |
10 | 頂蓋 | 1 | 1 | 件 | SPCCT=1.2 | 兩個出線孔 |
11 | 腳輪托盤 | 4 | 4 | 件 | SPCCT=2.5 | |
12 | 萬向腳輪 | 4 | 4 | 件 | 2.5″不帶剎車 | |
13 | 支腳 | 4 | 4 | 件 | ||
14 | 安裝梁 | 2 | 2 | 件 | SPCCT=1.5 | |
15 | 安裝角規 | 4 | 4 | 件 | SPCCT=2.0 | |
16 | 線槽 | 2 | 件 | SPCCT=1.2 | 僅800W含線槽 | |
17 | 下封板 | 件 | SPCCT=1.2 | ☆選配件☆ | ||
