產品簡介

　　SPDS 智能精密列頭柜是根據客戶的智能化技術要求開發設計的一種智能精密型配電柜，適用于電信、金融、政府及IT等IDC數據機房或工業企業等重要用戶，為重要設備提供電力分配、安全保護、計量、運行管理與提供數據級接地等服務，用于供電可靠性要求較高的不間斷供電領域。

　　SPDS是集電源輸入、輸出、整體電力監測、控制的一體化配電設計，是整體提升配電運行管理、安全管理水平的系統。

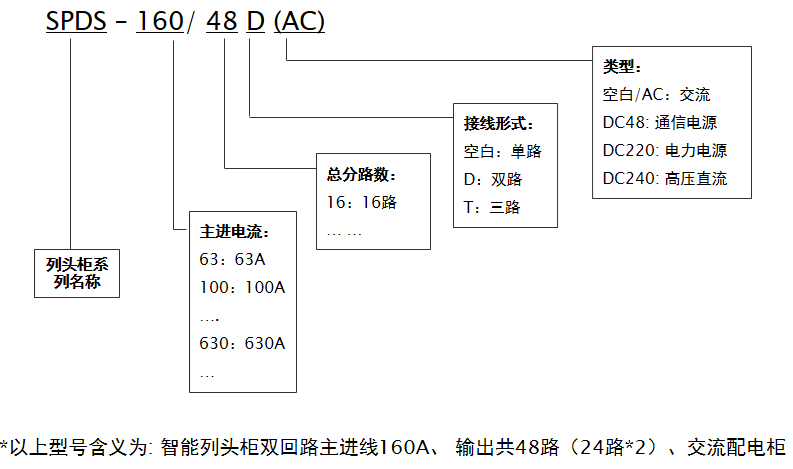

　　產品系列定義

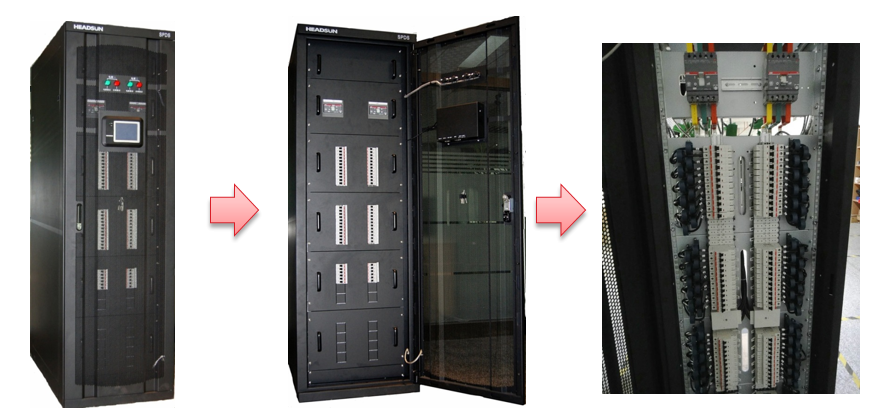

　　SPDS結構

　　SPDS集中式結構：智能精密配電柜：前門網孔門、內帶封閉板，電流傳感器等采集器件。

　　機柜采用服務器機柜相同造型設計 (600/800/1000mm×1000/1100/1200mm×2000 mm) 標準42U網孔門，美觀大方，與機房環境協調一致。

　　柜體框架、角規選用無焊接多折型材，承重大于1400Kg,機柜骨架厚度大于2.5MM,面板厚度大于1.5MM。

　　監控部分

　　SPDS-M智能監控模塊 觸摸顯示屏

　　配電監控

　　海德森SPDS-C柜監控單元采用大屏幕LCD觸摸屏中英文顯示，核心芯片采用的是世界上先進的第三代DSP系統，運算速度快，功能強大，主要如下：

　　1、主母線的參數

　　三相電源的輸入電壓，電流，頻率總有功，無功，功率因數諧波百分比，負載率電能

　　2、支路的監測參數

　　支路的開關狀態支路的額定電流，實際電流支路的負載百分比、諧波百分比支路的電能(月度、季度統計)

　　3、輸出報警信號

　　主路的缺相，過壓，欠壓報警：支路的開關狀態，故障報警;ATS切換開關故障報警：支路的兩端閥值4報警：機柜溫濕度、煙感報警(選項)

　　4、可以輕松的納入機房監控系統

　　提供RS232/485或SNMP等智能通信接口所有信息都可以通過智能接口上傳，實現遠程監控和Web瀏覽

　　5、故障短信發送(選項)

　　海德森SPDS-C柜可將所監控到的故障或報警信號以短信的方式即時的發送到機房管理員的通信設備上，以便及早知悉故障告警.

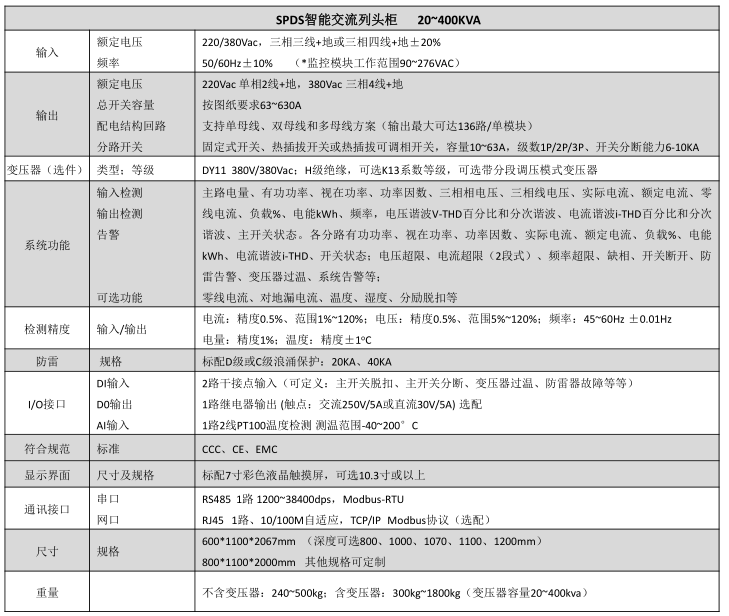

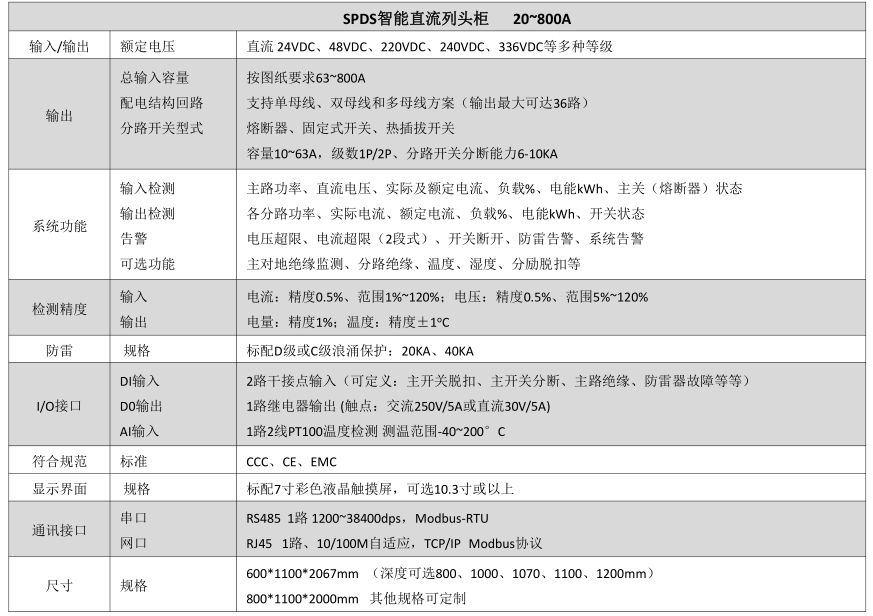

　　SPDS技術參數表

　　SPDS特點

　　1.高可靠性

　　配電的可靠性主要取決于關鍵器件，海德森SPDS智能型精密配電柜關鍵器件全部選用國際知名品牌產品：

　　斷路器：全部采用ABB、施耐德、西門子等品牌，63A及以下微型斷路器可以選用熱插拔、可調相開關：63A以上開關采用塑殼斷路器：

　　接線端子排：所有輸出開關全部配置菲尼克斯品牌接線端子排：

　　防雷器：OBO、ABB、菲尼克斯、盾牌

　　2.強大的智能功能

　　SPDS為第三代智能精密配電柜，智能監控功能強大：

　　A、監控單元采用了第三代DSP作為核心控制芯片，數據處理速度很快.

　　B、智能監控模塊為相對獨立的單一模塊系統，可以實現整機系統不斷電維護.

　　C、配置LCD觸摸液晶顯示屏，可瀏覽及讀取各種系統信息并可現場設置，觸摸屏可中英文顯示如下內容：

　　主路電氣參數：電量、有功功率、無功功率、視在功率、功率因數、三相電壓、電流、頻率，諧波、負載百分比;

　　支路電氣參數：電量、實際電流、額定電流、負載百分比、功率因數、電流諧波：

　　可顯示所有主路、支路開關狀態.

　　備用開關管理便利，可在顯示屏上現場由客戶憑操作密碼進行屏蔽或者啟用設置，避免誤報警.

　　D、聲光報警功能：

　　主系統：輸入過壓、欠壓、輸入頻率超限、缺相、變壓器過溫、防雷器失效等報警.

　　支路系統：開關狀態異常報警，可設置兩段閾值報警，默認為百分之六十，百分之八十額定電流，具有預警功能實現用戶預防性處理—由被動處理變?yōu)橹鲃?dòng)干預。

　　系統可儲存1200條歷史告警記錄.

　　E、運行管理功能：輸入主路系統及各分路的負載耗電量均可按月、時間段統計分析、存儲.

　　F、控制功能——為保障重要負載，SPDS具有靈活的分時下電功能，各支路可按負載的重要性設定下電時間，并且保證在市電來電時自動恢復供電(選配).

　　3，優異的可維護擴窖性

　　SPDS可以設計成雙回路輸入、輸出，實現系統冗余設計.智能監控模塊可以熱插拔，系統不斷電即可進行監控故障檢修，維護簡單方便.可以選配熱插拔、可調相開關.系統不斷電即可進行開關故障維護，不需要更改任何配電電纜，即可調節負載三相平衡.輸出開關全部配置接線端子排，便于接線，可不斷電擴容，安全、便捷.

　　4.高功率密度

　　單柜標配20-400KVA，單柜輸出分路開關可高達126極比普通列頭柜節省機房占地總面積達百分之四十六.

　　5.可實現電氣啊離和散據級接地

　　SPDS機柜框架按電氣規范承重要求設計，標準柜體可內置H級隔離變壓器.對重要負載建立獨立接地，電源接地和服務器接地點相同，將接地環流和共模雜訊減至很少;實現系統零地電壓<1V;客戶可選K-Factor型式H級隔離變壓器;

　　6.結構特點

　　A、外形美觀.SPDS機柜采用國際通用服務器機柜尺寸和外形，柜體框架、角規選用無焊接多折型材，承重大于1400Kg，機柜角規厚度大于2.OMM。框架板材厚度大于2.OMM，前門面板厚度大于1.5MM，，其它面板厚度不小于1.MM。

　　B、機柜的前門、后門、雙側擋板均可靈活拆卸，可以實現前、后及雙側畫維護;

　　C、機柜前、后面板均可采用網孔門設計，通孔率大于百分之六十五;D、機柜內部配線布局合理、整齊，配置獨立的零排和地排.

　　E、機柜可以靈活采用上下同時進出線的方式，進出線口有保護裝置.

　　F、機柜的金屬構件表面除了加工裝配面和電鍍表面以外，都進行了防銹或噴涂處理.在裝配前，對封閉結構的內表面也有噴涂和進行防銹處理，處理質量符合SSPC標準.

　　G、機柜顏色可按用戶方提供色板訂制。
